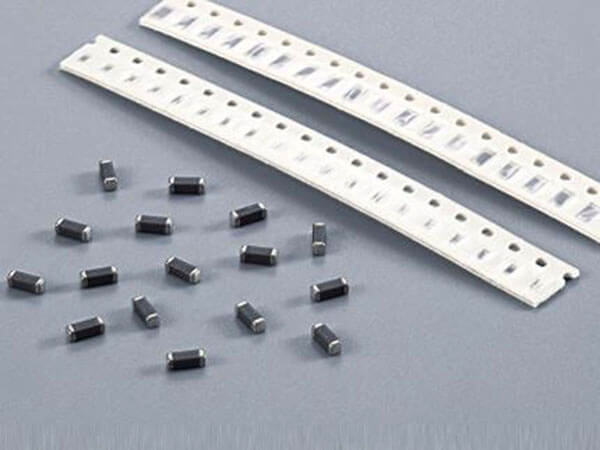

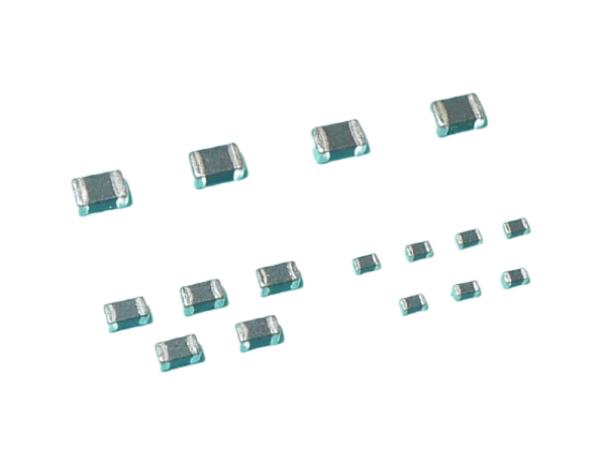

EMI抑制フィルターシリーズ
1.多層チップビーズ
2.信号線用
3.ワイドインピーダンス特性
4. 6オーム〜2000オーム
5.閉じた磁気回路
6.高周波ノイズを効果的にフィルタリングします
7.電流50mA〜500mA
![download](https://www.core.com.tw/images/p_icon.png)
1.多層チップビーズ
2.信号線用
3.ワイドインピーダンス特性
4. 6オーム〜2000オーム
5.閉じた磁気回路
6.高周波ノイズを効果的にフィルタリングします
7.電流50mA〜500mA
1. フローはんだ付けとリフローはんだ付けに適しています。
2. 低周波数、低電流の信号を抑制するために使用される標準タイプ。
3. 製品には鉛が含まれておらず、鉛フリーはんだ付けもサポートしています。
4. 高周波信号を減衰させることなく高周波ノイズを効果的にフィルタリングします
5. 優れたはんだ付け性と耐熱性。
6. 村田BLMシリーズ、TDK MMZシリーズ、太陽誘電BKシリーズへのクロス
特徴:
多層チップビーズシリーズは、EMI用の多層フェライト設計/プロセスと一般的な使用のためのノイズフィルタリング、高速信号線、電源、低DC抵抗タイプの電源を使用します。 CBシリーズ、50〜500mAの定格電流、6〜2000オームのインピーダンス範囲を特徴とする汎用のチップフェライトビーズ。 ケースサイズEIAで利用可能:0402/0603/1005/1608/2012/3216/4516。
応用:
アナログ回路とデジタル回路間のフィルタリング、クロック生成回路、I / O相互接続、RFノイズの多い回路と機能劣化の影響を受けやすいロジックデバイス間の分離、伝導RFエネルギーによる発電回路の破損を防ぐための電源フィルタリング。 シャープなインピーダンス特性により、LCDモニター、PDA、コンピューター、コンピューター周辺機器、セルラー機器、デジタルTV、デジタルカメラ、オーディオ/ビジュアル機器、DVD、ワイヤレス通信デバイス、MP3の減衰、高周波EMI防止を効果的に最小限に抑えることができます。

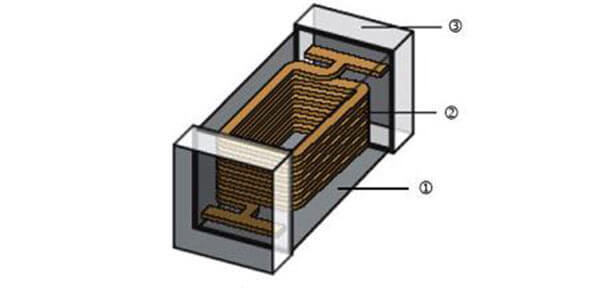

建設:
① | フェライト物質 (NiO-CuO-ZnO-フェライト) |
② | 銀電極 | ③ | 電極 (Ag / Cu / Sn) |
