인덕터는 전자 회로에서 자기장 형태로 에너지를 저장하는 데 사용되는 수동 장치입니다. 이는 전기장의 형태로 에너지를 저장하는 커패시터의 칭찬입니다. 인덕터는 다양한 형태로 제공되지만 각각 전자 장치의 작동에서 중요한 역할을합니다. 고전력 애플리케이션, 노이즈 억제, 무선 주파수, 신호 및 절연에 사용할 수 있습니다.
Erocore의 주요 제품은 다음과 같습니다.
(1) SMD 전력 인덕터 (차폐 / 비 차폐)
(2) 공통 모드 초크 및 코일
(3) 권 선형 칩 코일
(4) 다층 칩 비드
(5) RF 인덕터
(6) 토로 이달 인덕터
(7) EMI 페라이트 코어
SMD 전력 인덕터 (차폐 / 비 차폐) :
전력 인덕터는 일반적으로 커패시터와 함께 제공되는 일반적으로 사용되는 전기 수동 구성 요소 중 하나입니다. 주요 애플리케이션은 DC-DC 컨버터, 스위칭 전원 모듈, UPS, 전압 조정기 등입니다. 파워 인덕터는 차폐 형, 비 차폐 형, 수지 차폐 형, 몰딩 형과 같은 다양한 유형으로 제공됩니다.

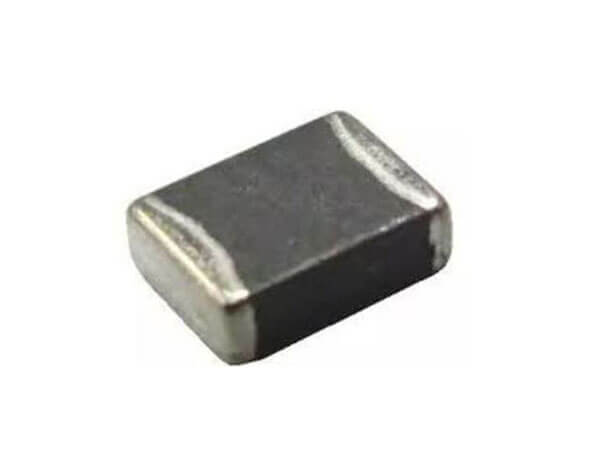

다층 인덕터는 중앙 코어에 감긴 코일 와이어 레이어에서 이름을 얻었습니다. 인덕터에 코일 와이어 레이어를 추가하면 인덕턴스가 증가하지만 와이어 사이의 커패시턴스도 증가합니다. 이 인덕터는 더 높은 인덕턴스와 더 낮은 최대 작동 주파수를 절충합니다.

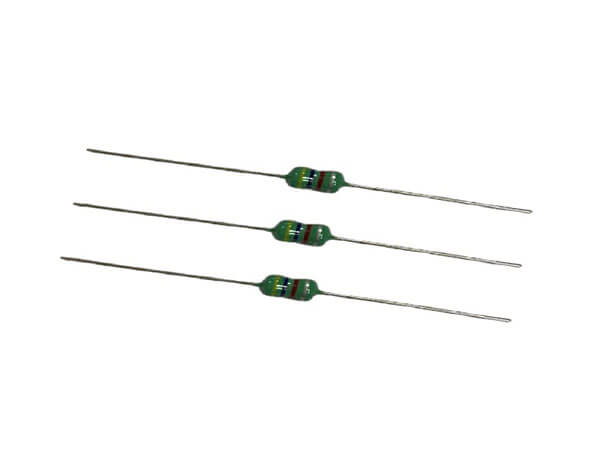

플라스틱 또는 세라믹 하우징으로 성형 된 인덕터를 성형 인덕터라고합니다. 일반적으로 이러한 인덕터는 원통형 또는 막 대형 폼 팩터를 가지며 여러 유형의 권선 옵션으로 찾을 수 있습니다. Erocore는 일반 및 자동차 응용 분야에 사용할 수있는 Molded 유형의 고전류 전력 인덕터를 제공합니다. Erocore MPF 시리즈는 차세대 전원 공급 장치를위한 초고 전류를 달성하는 플랫 와이어 코일 인 Coilcraft XAL 시리즈와 직접 교차합니다.
전력 인덕터는 다양한 폼 팩터와 전력 레벨로 제공됩니다. 여기에는 몇 암페어를 처리 할 수있는 표면 실장 인덕터부터 수십에서 수백 암페어를 처리 할 수있는 스루 홀 및 섀시 실장 전력 인덕터에 이르기까지 모든 것이 포함됩니다. 파워 인덕터는 많은 양의 전류를 받기 때문에 큰 자기장을 생성하는 경향이 있습니다. 이러한 자기장이 회로의 다른 부분에서 잡음을 유도하는 것을 방지하려면 가능하면 자기 차폐 인덕터를 사용해야합니다.
RF (무선 주파수) 인덕터라고도하는 고주파 인덕터는 고주파에서 작동하도록 설계되었습니다. 이러한 인덕터는 종종 저항이 높고 정격 전류가 낮습니다. 대부분의 RF 인덕터에는 페라이트 또는 기타 인덕턴스 강화 코어 재료가 아닌 공기 코어가 있습니다. 이는 핵심 재료를 사용할 때 손실이 증가하면 인덕터의 작동 주파수가 감소하기 때문입니다.

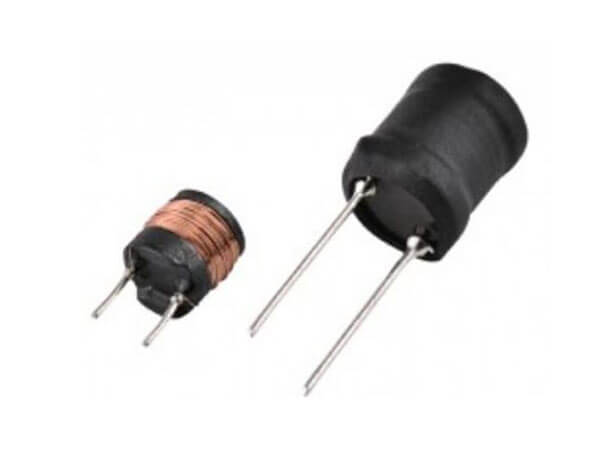

축형 인덕터와 마찬가지로 방사형 인덕터는 원통형 보빈에 감겨 있으므로 보빈 기반 인덕터라고합니다. 주로 인쇄 회로 기판에 장착하는 데 사용되며 축 리드와 방사형 리드의 두 가지 유형의 리드로 구성됩니다. 축 방향 리드는 PC 보드에 수평으로 장착하기 위해 코어의 양쪽에서 리드가 빠져 나가는 것을 의미합니다. 방사형 리드는 PC 보드에 수직으로 장착하기 위해 코어의 양쪽에서 리드가 빠져 나가는 것을 의미합니다. 엠보싱이있는 Radial Inductor의 경우 SMPS Circuit, Imput 및 출력 필터 및 PI Filter에 적합한 높은 인덕턴스와 낮은 DCR을 달성 할 수 있습니다.

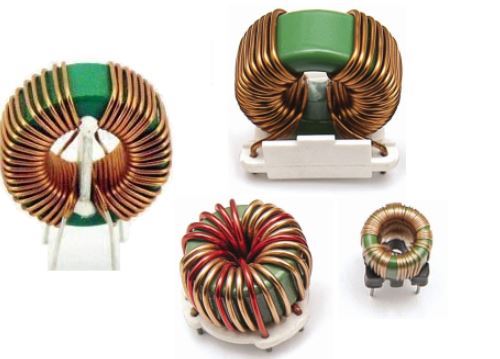

이 형태의 인덕터는 원형 포머 인 토 로이드에 감겨 있습니다. 페라이트는 코어의 투자율을 높이기 때문에 전자로 자주 사용됩니다. 토 로이드의 장점은 토 로이드가 자속이 토 로이드 주위를 원을 그리며 이동할 수있게하여 결과적으로 자속 누출이 매우 낮다는 것입니다. 토로 이달 인덕터의 단점은 와이어가 각 턴마다 토 로이드를 통과해야하므로 제조를 수행하기 위해 특수 권선기가 필요하다는 것입니다. 토로 이달 코어 인덕터의 주요 애플리케이션은 의료 기기, 스위칭 레귤레이터, 산업용 컨트롤러 및 출력 필터 (SMPS)입니다.
