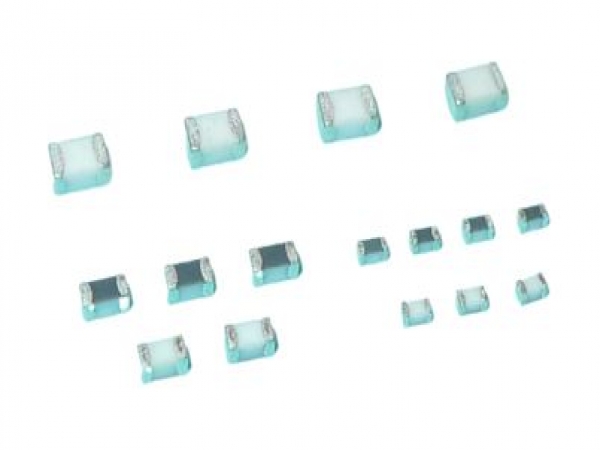

积层式电感

型号:CL

积层式电感

1. 射频积层式电感
2. 高Q值
3. 标准尺寸:0603/0805/1206
4. 感量:0.022uH ~ 22uH
5. 耐电流可达300mA
6. 操作温度-25℃ to +85℃
downloadFile download

1. 闭合的磁路避免了串扰。
2. 适用于直流焊和回流焊。
3. 射频积层式电感应用。
4. 替代村田制造所(Murata) LQM系列 , 东电化(TDK) MLF 系列, 太阳诱电(Taiyo Yuden) LK 系列

CL產品特色:

积层贴片式电感器,联磁CL系列,专门应用于便携式设备,智慧手机,桌面电脑/ PAD的电源/ 直流电转换器电源应用中的薄型,紧密型和高饱和电流而设计,Erocore提供了独特的积层铁氧体/陶瓷电感器印刷金属线圈。高温技术。提供的EIA尺寸0603/0805/0806/1206,电感范围为0.022〜22uH。

CL產品應用:

主机板、DRAM、CD-ROM,硬盘驱动器,数字电视和VTR打印机,蓝芽应用,无线电话,个人计算机以及一般消费性电子产品。

RF Multilayer Chip Inductor

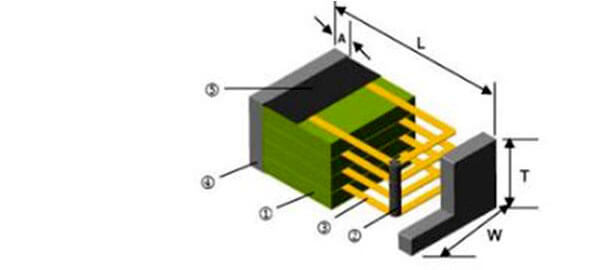

Construction

Ceramic Material Inner Electrode (Ag) Direction Mark
Through Hole End-termination (Ag/Ni/Sn)

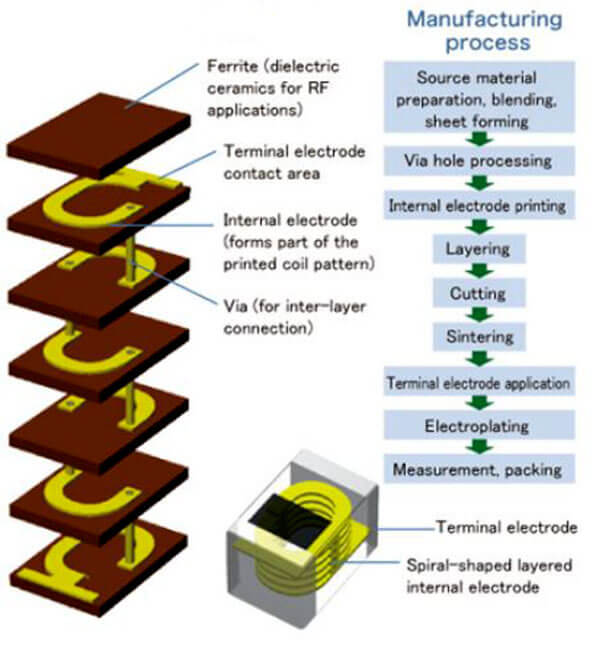

Structure and manufacturing process of
multilayer chip inductor
