공통 모드 초크

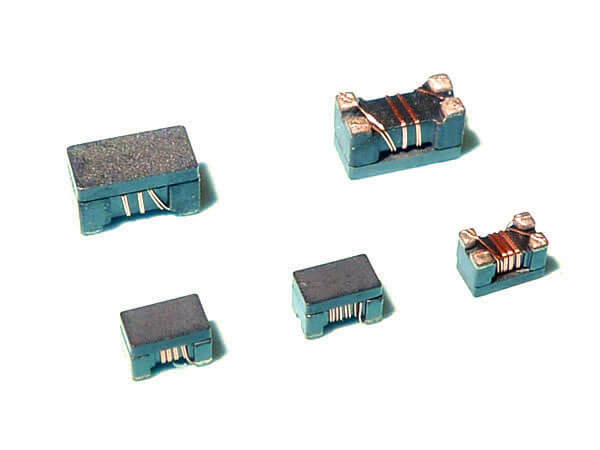

1. SMD 공통 모드 초크 및 필터
2. 권선 칩 구조
3. 표준 크기 0805 및 1206
4. 신호 라인을위한 EMI 잡음 억제
5. 높은 전류 및 넓은 임피던스
6. USB, HDMI, MIPI D-PHY, 디스플레이 포트
파일 다운로드
1. 고주파수에서 높은 공통 모드 임피던스는 탁월한 잡음 억제 성능에 영향을줍니다.
2. CML 시리즈는 작은 크기와 낮은 프로파일을 실현합니다.
3. 제품에는 납이 포함되어 있지 않으며 무연 납땜도 지원됩니다.
4. Cross to Murata DLW 시리즈, TDK ACM 시리즈 및 ACP 시리즈, Wurth CNSW 시리즈, Bourns SRF 시리즈
풍모:
공통 모드 초크 CML 시리즈는 고전류에서 정격 감소없이 신호 저하없이 공통 모드 전자기 간섭 (EMI) 전류를 필터링하기 위해 사용됩니다. 공통 모드 초크는 컨덕터 쌍을 공급 및 반환하는 데 적용되며 신호 라인의 EMI 필터링에 이상적입니다.

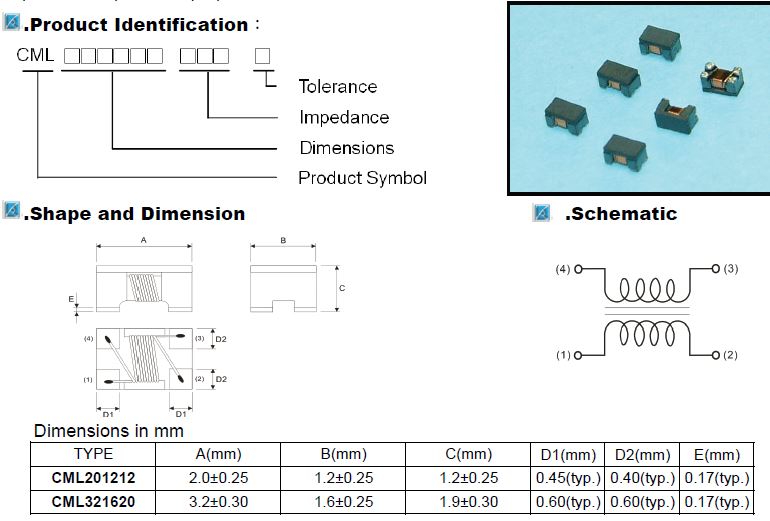

Erocore는 표준 0805 및 1206 크기의 SMD 공통 모드 인덕터 및 EMI 필터 (CML)를 제공하며 최대 높이는 1.2mm, 1.9mm로 로우 프로파일 공통 모드 초크를 사용할 수 있습니다.
이 제품은 넓은 주파수 범위에서 높은 차동 모드 차단 주파수와 공통 모드 잡음 감쇠를 제공하므로 DisplayPort, DVI, USB 3.x 및 HDMI 2.0과 같은 초고속 신호 라인의 잡음 억제에 이상적입니다. 초크는 또한 USB, IEEE1394 및 LVDS, HDMI, MIPI D-PHY (Mobile Industry Processor Interface) 애플리케이션과 같은 고속 차동 신호 라인에 적합하며 USB Type-C 사양과 호환됩니다.
신청:
NB, DSC, 모바일 장치 설계에 가장 적합 USB, IEEE 1394 (Firewire) 또는 LAN 인터페이스와 같은 고속 신호 방사 방출에 대한 예방 조치
자세한 내용은 "파일 다운로드"를 클릭하십시오.
