EMI 억제 필터 Series(고전류)

모델:CP

EMI 억제 필터 Series(고전류)

1. 다층 칩 비드
2. 신호 선용
3. 넓은 임피던스 특성
4. 30ohms ~ 2000ohms
5. 폐쇄 자기 회로
6. 고주파 노이즈를 효과적으로 필터링
7. 고전류 0.6A ~ 6A
download파일 다운로드

1. 흐름 및 리플로 납땜에 적합합니다.
2. 낮은 주파수, 낮은 전류 신호를 억제하는 데 사용되는 표준 유형.
3. 제품에는 납이 포함되어 있지 않으며 무연 납땜도 지원됩니다.
4. 고주파 신호를 감쇠하지 않고 고주파 노이즈를 효과적으로 필터링
5. 우수한 납땜 성 및 내열성.
6. Murata BLM 시리즈, TDK MPZ 시리즈, Taiyo Yuden BKP 시리즈로 교차

풍모:

Multilayer Chip Bead Series는 EMI 및 노이즈 필터링을위한 다층 페라이트 설계 / 프로세스를 사용하며, 일반 용도, 고속 신호 라인, 전원 공급 장치, DC 저항이 낮은 유형의 전원 공급 장치를 사용합니다. CP 시리즈, 범용 칩 페라이트 비드는 0.8A ~ 6A 사이의 정격 전류, 30 ~ 2000ohms의 임피던스 범위를 특징으로합니다. 케이스 크기 EIA : 0402/0603/1005/1608/2012/3216/4516에서 사용 가능합니다.

신청:

아날로그 및 디지털 회로 사이의 필터링, 클록 생성 회로, I / O 상호 연결, 기능 저하에 민감한 RF 잡음이있는 회로와 논리 장치 사이의 절연, 전도 된 RF 에너지가 발전 회로를 손상시키는 것을 방지하는 전원 공급 장치 필터링. 날카로운 임피던스 특성은 LCD 모니터, PDA, 컴퓨터, 컴퓨터 주변기기, 셀룰러 장비, 디지털 TV, 디지털 카메라, 시청각 장비, DVD, 무선 통신 장치, MP3의 감쇠, 고주파 EMI 방지를 효과적으로 최소화 할 수 있습니다.

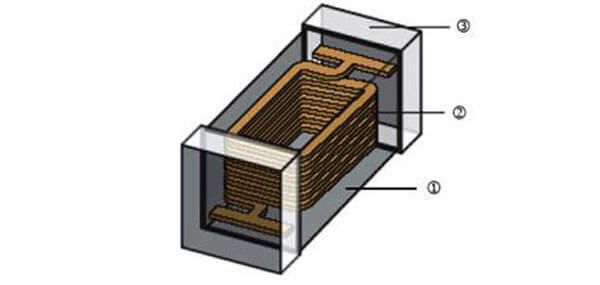

구성:

페라이트 물질
(NiO-CuO-ZnO-페라이트)
은 전극 전극
(Ag / Cu / Sn)





자세한 내용은 "파일 다운로드"를 클릭하십시오.
