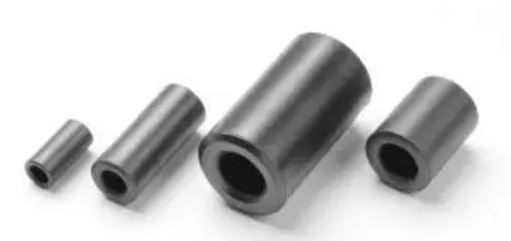

EMI NiZn 페라이트 코어 시리즈 -RH

모델:RH

EMI NiZn 페라이트 코어 시리즈 -RH

1. 페라이트 비드
2. EMI / EMC 잡음 억제 애플리케이션
3. 니켈 아연 소재
4. 다양한 크기와 높이
5. 투자율 15 ~ 2000μi
download파일 다운로드

1. 고주파수 및 임피던스
2. 작동 주파수가 1MHz ~ 1GHz 인 니켈 아연 페라이트 소재.
3. 튜브 모양의 EMI 억제 코어

풍모:

NiZn 니켈 아연 페라이트 코어는 현재 가장 널리 사용되는 자기 코어 부품 중 하나입니다. 변압기 또는 기타 권선 부품 (예 : 인덕턴스 부품)의 주 부품 재료입니다. 많은 장점이 있으며 전력선 및 신호선에 사용됩니다. 그리고 커넥터의 고주파 노이즈 억제, NiZn 니켈 아연 페라이트 재료의 적용 가능한 주파수 범위는 2MHz 이상이며 70MHz 이상의 공통 모드 필터에 적합합니다.

NiZn 니켈-아연 페라이트 코어는 일반적으로 망간-아연 페라이트보다 투자율 μi가 낮습니다. 신호 주파수의 다른 분류에 따라 전자기 간섭을 억제하고 신호 왜곡을 방지 할 수 있으며 EMI / EMC 애플리케이션에 자주 사용됩니다. 일반적으로 와이어를 철심에 감아 인덕터를 형성하며, 더 높은 인덕턴스 특성이 요구되면 와이어의 권수를 늘릴 수있다.

신청:

전원 공급 장치 애플리케이션, 디지털 EMI, HDMI, 케이블, 라인 필터, 인덕터, RF 변압기.

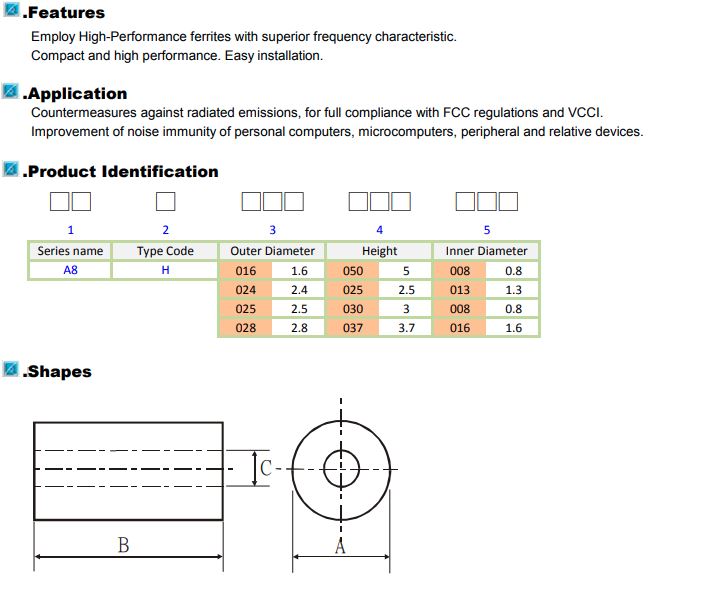

EMI NiZn Ferrite Core

EMI NiZn Ferrite Core

자세한 내용은 "파일 다운로드"를 클릭하십시오.
