High Current Flat Wire Power Inductor
1. 최대 78A의 높은 포화 전류
2. 공차 10 %의 매우 낮은 DCR
3. 작동 온도 : -40 ° C ~ + 125 ° C
4. 플랫 와이어 구조
5. 전력선 응용
신청:
1. 다상 스위칭 레귤레이터
2. CPU / RAM 전원 공급 장치
3.Power PC
4. 필터
파일 다운로드

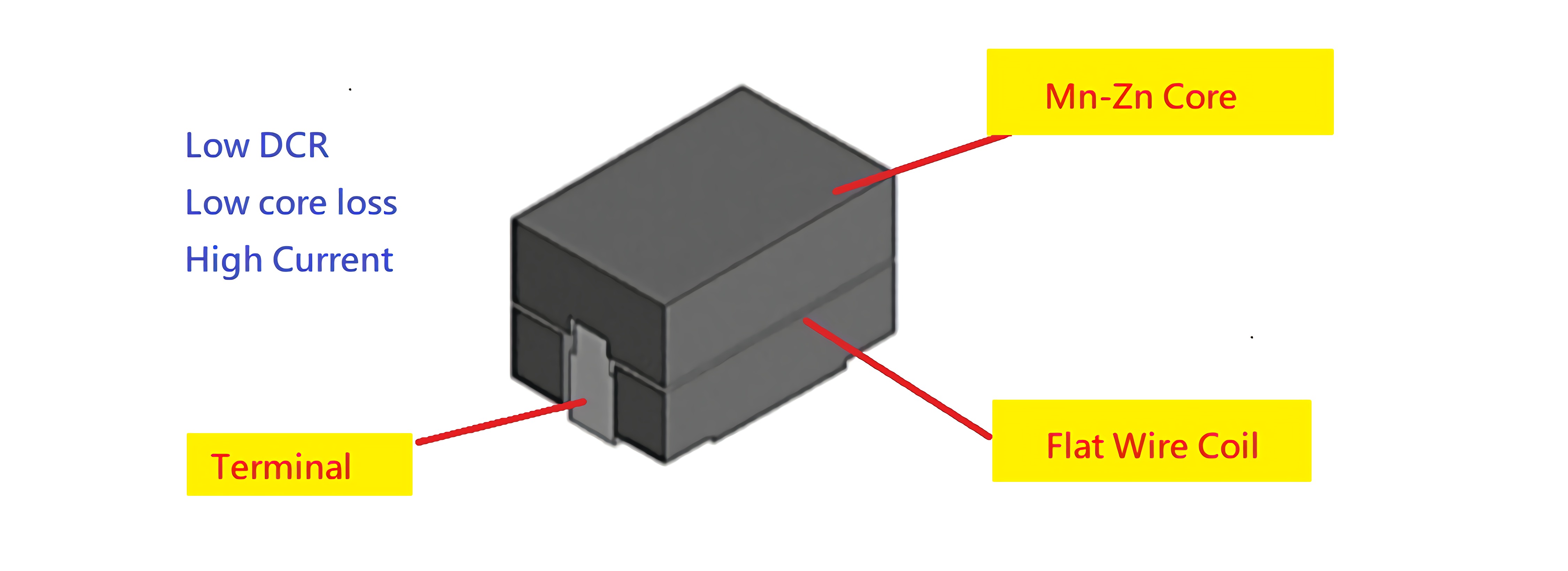

HCIB 시리즈는 Wurth HCM 시리즈와 교차하도록 특별히 설계되었습니다. HCIB 계열 SMT 플랫 와이어 고전류 인덕터는 높은 포화 전류와 낮은 전력 소비를 특징으로합니다. 작동 온도 범위는 40 ℃ ~ + 125 ℃입니다. 포화 전류는 최대 78A 이상입니다. DCR은 허용 오차가 10 %로 매우 낮습니다. HCIB 시리즈는 전자기장을 감소시키는 자기 차폐 된 Mn-Zn 코어 소재입니다.
크기 (mm):
100807
100808
특색:
1. 최대 78A의 높은 포화 전류
2. 공차 10 %의 매우 낮은 DCR
3. 작동 온도 : -40 ° C ~ + 125 ° C
신청:
1. 다상 스위칭 레귤레이터
2. CPU / RAM 전원 공급 장치
3.Power PC
4. 필터
Dimensions in mm
| Part No. | A | B | C | D | E | G | H | I |
| HCIB100807 | 10.2±0.30 | 7.7±0.30 | 6.8 ±0.30 | 2.54 Typ. | 2.24 Typ. | 2.5 Typ. | 3.3 Ref. | 4.7 Ref. |
| HCIB100808 | 10.2±0.30 | 7.7±0.30 | 7.2 ±0.30 | 2.54 Typ. | 2.24 Typ. | 2.5 Typ. | 3.3 Ref. | 4.7 Ref. |
| Part No. | Inductance | Irms (A) | Isat (A) | DCR (mΩ) | Test Frequuency | |||
| (nH) | Typ. | Typ. | ||||||
| HCIB100807TS-R15M | 150±20% | 56 | 70 | 0.29±10% | 100KHz/1V | |||
| HCIB100807TS-R18M | 180±20% | 56 | 55 | 0.29±10% | 100KHz/1V | |||
| HCIB100807TS-R22M | 220±20% | 56 | 50 | 0.29±10% | 100KHz/1V | |||
| HCIB100807TS-R30M | 300±20% | 56 | 32 | 0.29±10% | 100KHz/1V | |||
| HCIB100807TS-R40M | 400±20% | 56 | 26 | 0.29±10% | 100KHz/1V | |||
| HCIB100808TS-R12M | 120±20% | 56 | 78 | 0.29±10% | 100KHz/1V | |||
| HCIB100808TS-R15M | 150±20% | 56 | 72 | 0.29±10% | 100KHz/1V | |||
| HCIB100808TS-R17M | 170±20% | 56 | 62 | 0.29±10% | 100KHz/1V | |||
| HCIB100808TS-R20M | 200±20% | 56 | 48 | 0.29±10% | 100KHz/1V | |||
| HCIB100808TS-R23M | 230±20% | 56 | 43 | 0.29±10% | 100KHz/1V | |||
| HCIB100808TS-R27M | 270±20% | 56 | 37 | 0.29±10% | 100KHz/1V | |||
| HCIB100808TS-R30M | 300±20% | 56 | 32 | 0.29±10% | 100KHz/1V | |||
