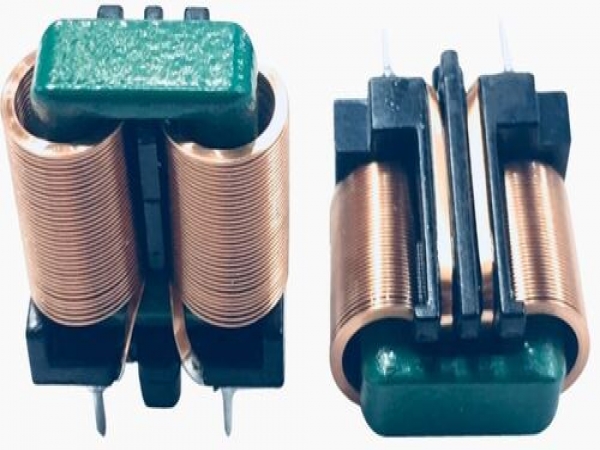

口字型扁平線大電流線圈

型號:ESQ

口字型扁平線大電流線圈

1.共模濾波器與線圈
2.自動化繞線製程
3.扁平線大電流設計結構
4.EMI抗噪應用

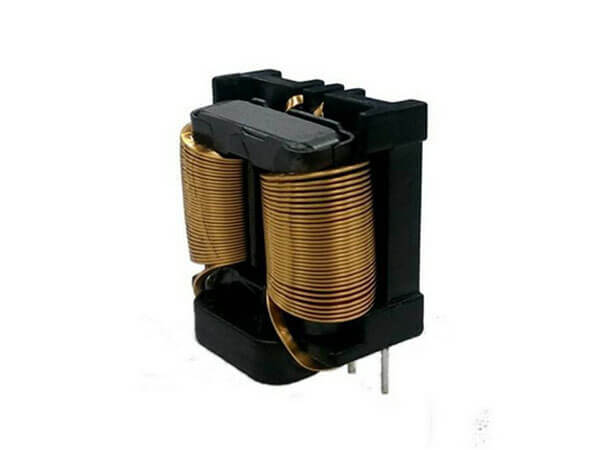

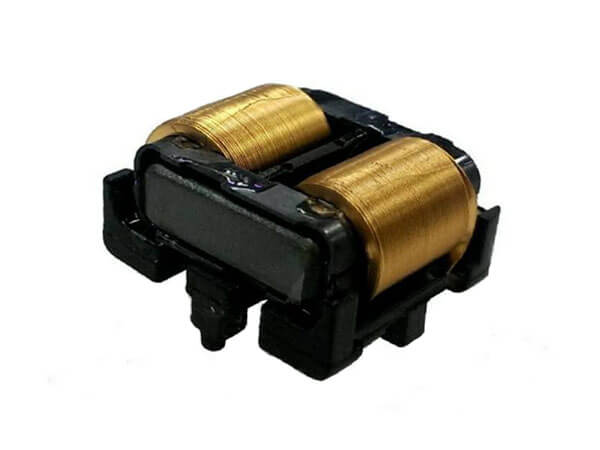

5.立式與臥式多種尺寸選擇
6.替代傳統UU磁鋅繞線
download檔案下載

1. 雙線圈和三線圈,具有高穩定性和高平衡性
2. 共模濾波器與線圈
3. 扁平線大電流設計結構,低阻抗
4. EMI抗噪應用
5. 立式與臥式多種尺寸選擇
6. 替代傳統UU磁鋅繞線

產品特色:

联磁口字型扁平线大电流线圈ESQ系列,自动化绕线制程,高产出与良率,降低传统手工绕线电感的不良率,改进传统的共模扼流圈,具有扁线和高可靠的磁芯。与传统的圆形铜线的共模线圈相比,扁平线产品的尺寸减小,从而增加每单位体积的电流输出量,实现大电流低电阻的电磁特性。

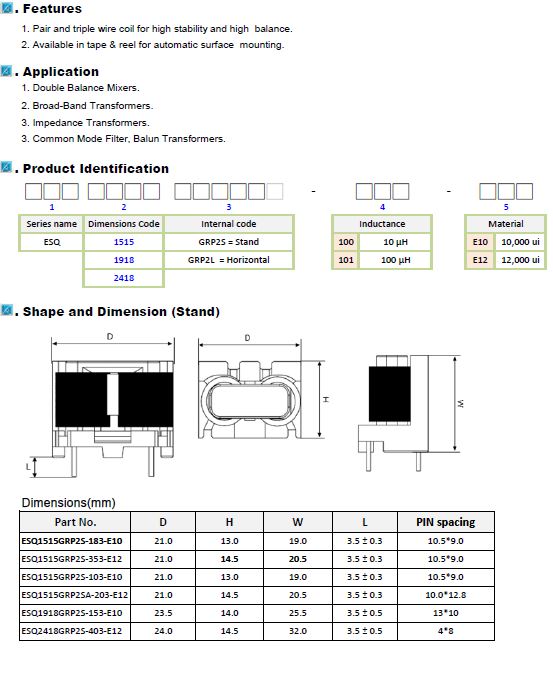

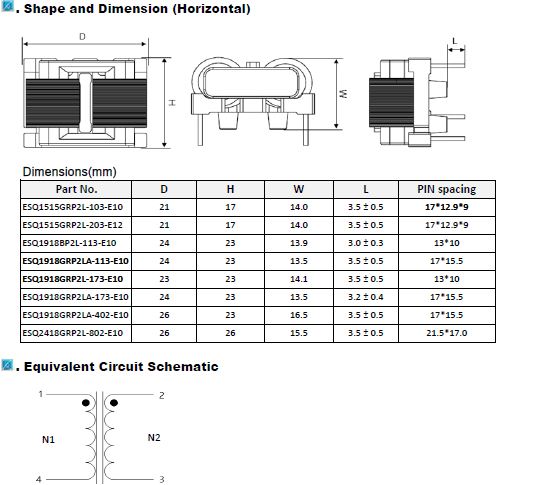

Erocore ESQ系列开发的尺寸为ESQ1212(18mm x 14mm),ESQ1515(21mm * 14.5mm),ESQ1918(23.5mm x 14mm),ESQ2418(24mm x 14mm),ESQ2820(32.5mm x 30.5mm) DCR0.025mΩ时,额定电流高达15A。 ESQ系列可以替代传统的环形铁芯,具有较低的铁芯损耗和出色的散热功率。

產品應用:

电源稳压应用、EMI滤波、储能电源应用、开关电源应用 等...

Common Mode Choke-ESQ
