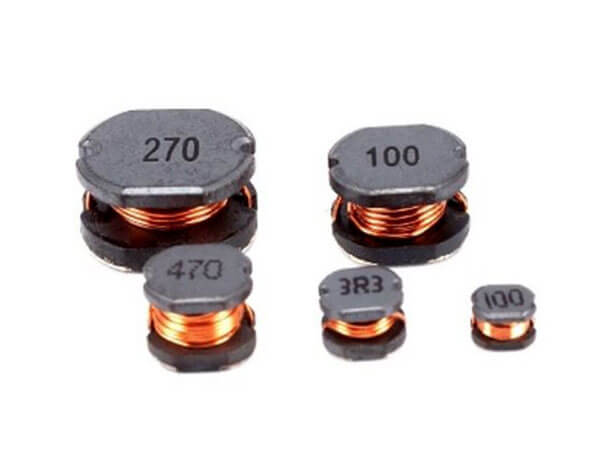

無磁罩功率電感
規格:
1. 無磁罩式貼片功率電感。
2. 工字型(Drum Core)繞線式電感。
3. 優異的端子強度與良好的焊錫性。
4. 高儲能與耐大電流特性。
檔案下載
商品介紹
1. 無磁罩式貼片功率電感，大電流與低直流電阻。
2. 優異的端子強度與良好的焊錫性。無磁罩式貼片功率電感，大電流與低直流電阻。
3. 高儲能與耐大電流特性。
4. 高磁飽和與品質，結構強度優異。
5. 替代Bourns SDR系列, Wurth PD2 系列。
<PI系列>產品特色

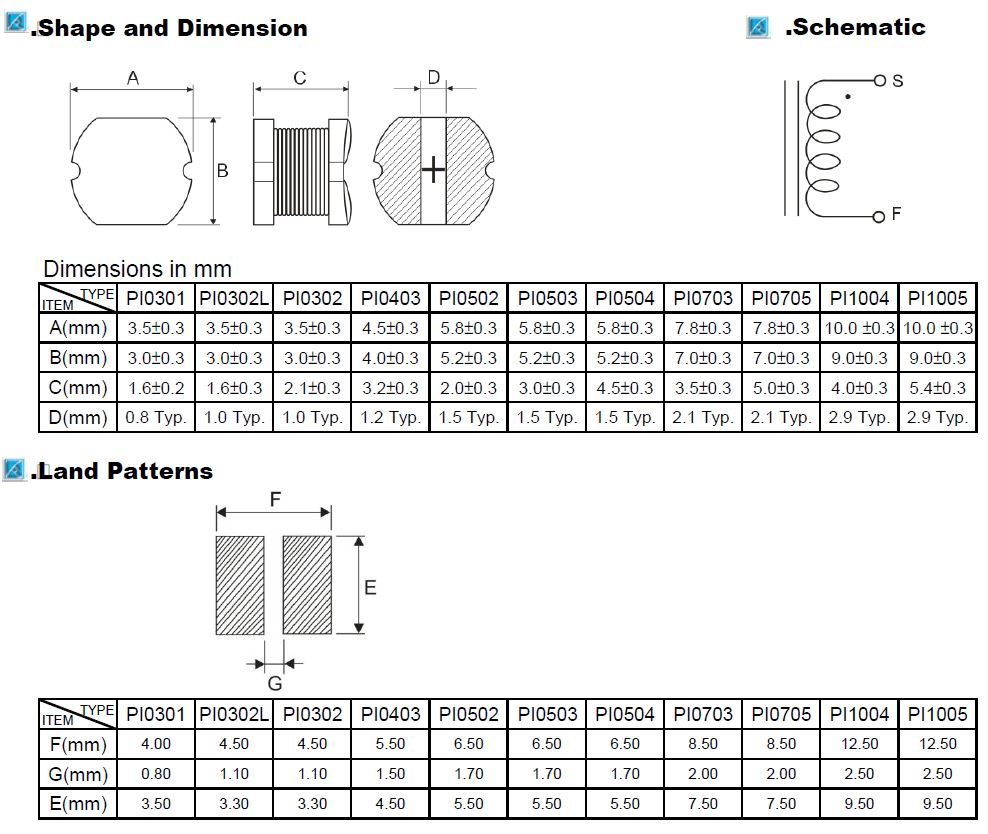

聯磁股份有限公司PI系列(無磁罩式貼片功率電感)，具優異端子強度與良好的焊錫性，能有效應用於穩壓電路。PI系列標準尺寸為(3.5mm x 3.0 mm)、 (4.5 mm x 4.0 mm) 、 (5.8 mm x 5.2 mm)、 (7.8 mm x 7.0 mm) & (10.0 mm x 9.0 mm)共5種，高度1.6mm至5.4mm，PI系列操作溫度-55°C to +125°C，耐電流0.07A至15.3A，感值1uH至1000uH。

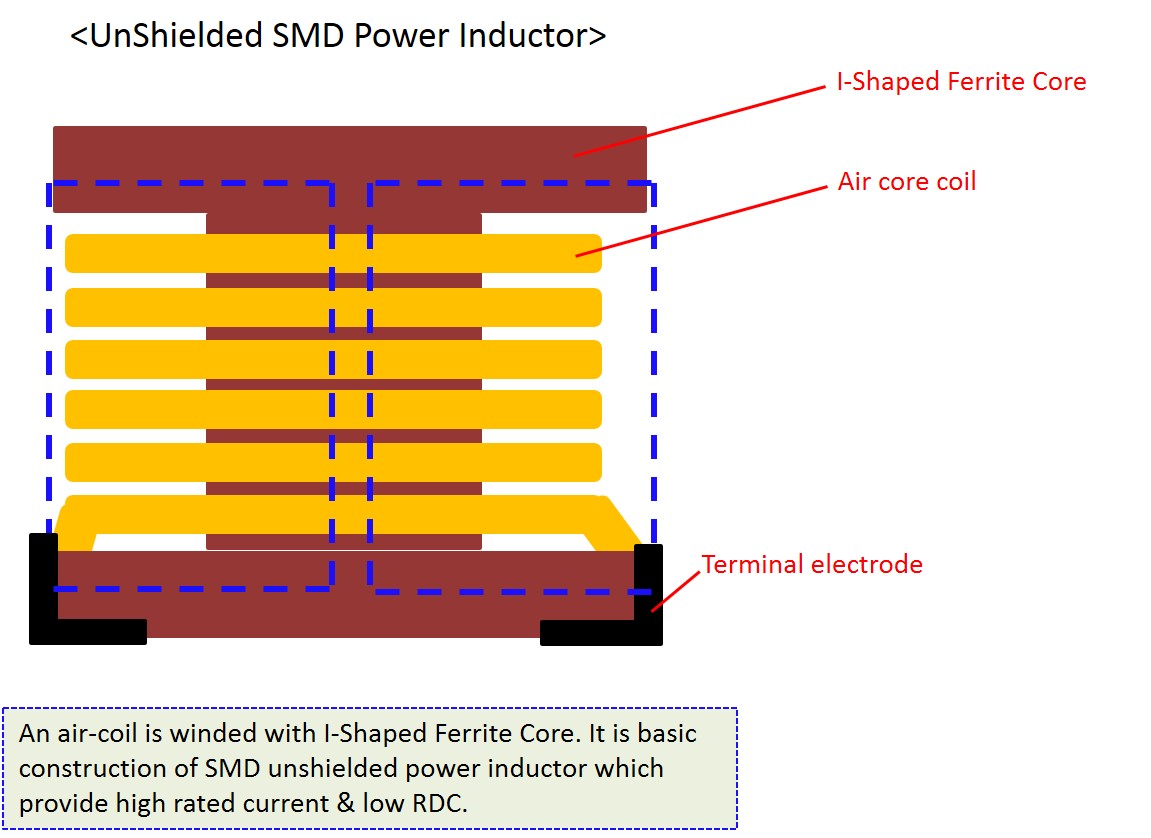

PI系列使用漆包銅線繞製工字型鐵氧磁芯，採用平底表面設計，可確保穩固的安裝，具有優異的端面強度，良好的焊錫性，及耐熱度。低直流電阻，耐大電流等特點，廣泛應用于高精度的工業設備中，在電路中扮演耦合的角色，滿足EMI要求，可應用於電源供應與穩壓電源模組，常見於家用主機、筆記型電腦、伺服器等家用或工業用電子產品，提供大電流需求之應用需求。
<PI系列>產品應用
DC / DC轉換器、數碼產品、PDA、便攜式通信設備、筆記本電腦、移動電話、網絡通信、顯卡、液晶背光源、電源模塊、LCD電視機、汽車電子、安防產品、辦公自動化、家庭電器、對講機、電子玩具、運動器材及醫療儀器等。
