無磁罩高頻功率電感
規格:
1. 無磁罩式貼片高頻功率電感。
2. 工字型(Drum Core)繞線式電感。
3. 優異的端子強度與良好的焊錫性。
4. 高儲能與耐大電流特性。
5. 具有高頻、高Q值、高可靠性、抗電磁干擾之特性。
檔案下載
商品介紹

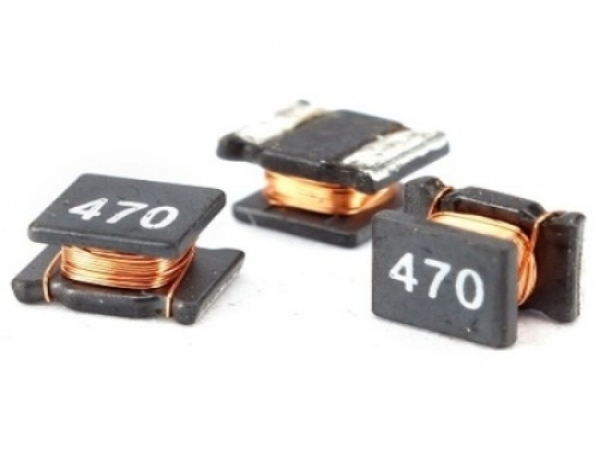

1. 無磁罩式貼片高頻功率電感，大電流與低直流電阻。
2. 工字型(Drum Core)繞線式電感。
3. 優異的端子強度與良好的焊錫性。
4. 具有高頻、高Q值、高可靠性、抗電磁干擾之特性。
<NLH系列>產品特色

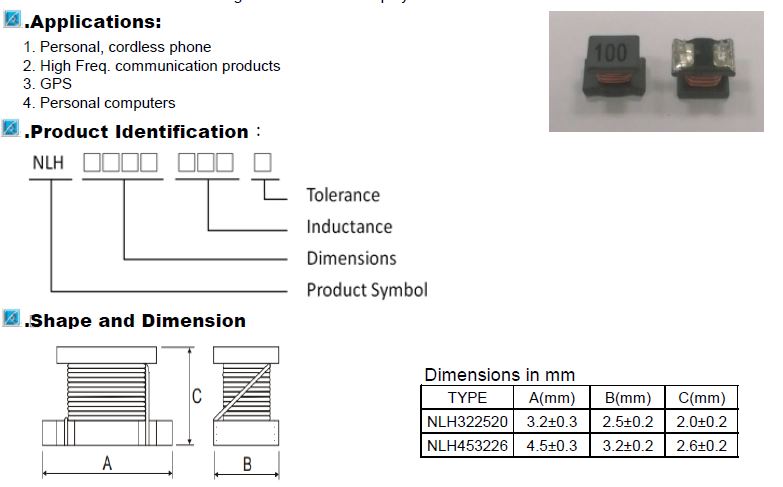

聯磁股份有限公司NLH系列(無磁罩式貼片高頻功率電感)，具優異端子強度與良好的焊錫性，能有效應用於穩壓電路。NLH系列標準尺寸為(3.2mm x 2.5mm x 2.0mm)、 (4.5 mm x 3.2 mm x 2.6 mm) 共2種，NLH系列操作溫度-55°C to +125°C，耐電流30mA至500mA，品質因素Q Factor:20~50，感值1uH至2200uH。
NLH系列使用漆包銅線繞製工字型鐵氧磁芯，採用平底表面設計，可確保穩固的安裝，具有高功率、高磁飽和性、高Q品質、高能量存儲、低直流阻抗、低漏磁特點等特點，廣泛應用于高精度的工業設備中，常用於高頻通訊設備、消費性通訊電子產品、定位系統、網路與電腦周邊設備，使用於窄頻濾波，高頻應用。
<NLH系列>產品應用
DC / DC轉換器、數碼產品、PDA、便攜式通信設備、筆記本電腦、移動電話、網絡通信、顯卡、液晶背光源、電源模塊、LCD電視機、汽車電子、安防產品、辦公自動化、家庭電器、對講機、電子玩具、運動器材及醫療儀器等。
